VIALUX DMD數字微鏡/DLP數字光處理/DMD空間光調制器
V系列模塊
高性能DLP子系統解決方案
核心優勢：
極速響應：基于20余年ViALUX持續研發的工業級DLP子系統
靈活集成：配備功能豐富的編程接口，助力尖端產品快速上市
卓越性能：搭載DLPC410（Discovery4100）與DLPC910高速控制器，代表DLP技術最高水平
技術特性：
控制芯片 DLPCx10系列高速控制器
光譜范圍 363nm(UVA)~2500nm*(NIR)
刷新頻率 業界領先的圖形刷新速率
散熱設計 A型DMD封裝高效散熱方案
光學負載 持續高功率光傳輸能力
開發支持：
即用型硬件：預配置高速FPGA邏輯與固件，省去專用硬件開發成本
統一編程接口：經長期驗證的ALP控制器套件，全系列模塊軟件兼容
快速部署：支持從概念驗證到量產的全流程應用開發
典型應用：
高等教育與學術研究
工業原型驗證
醫療設備/OEM集成
批量生產型產品集成
（注：本產品采用德州儀器DLP核心技術，模塊化設計顯著縮短客戶產品開發周期）
UltraSpeed V-Modules極速V系列模塊
革命性圖像傳輸性能
核心技術架構
高速內存系統：集成DDR4 SDRAM板載內存
超帶寬接口：PCIe x4 Gen3高速傳輸通道
突破性傳輸速率：支持持續圖像上傳超過61 Gbit/s（超越DLPCx10芯片組極限）
關鍵性能指標：
數據傳輸協議：PCIe 3.0 x4（理論帶寬3.94 GB/s）
延遲優化：支持SSD直連的超低延遲實時流傳輸
動態數據處理：持續圖像流傳輸速率突破DLPCx10芯片組61 Gbit/s限制
控制軟件：經市場驗證的ViALUX ALP控制器套件（含多功能API接口）
產品矩陣
首批推出5款型號，差異化管理：
DMD芯片規格：0.45"至1.2"多種微鏡陣列尺寸
光譜范圍：覆蓋紫外（UV）到近紅外（NIR）波段
行業應用：
工業檢測：高速在線光學檢測系統
醫療成像：實時醫學影像處理設備
科研儀器：超快光譜分析裝置
| 型號 |
V-7002 |
V-9502 |
V-650L02 |
| 芯片組 |
DLP7000 & DLPC410 |
DLP9500 & DLPC410 |
DLP650LNIR & DLPC410 |
| DLP格式 |
0.7" XGA |
0.95" 1080p |
0.65" WXGA |
| 窗口選項 |
可見光(VIS)、紫外(UV) |
可見光(VIS)、紫外(UV) |
近紅外(NIR) |
| 微鏡數量 |
1,024 × 768 |
1,920 × 1,080 |
1,280 × 800 |
| 微鏡間距 |
13.7 μm |
10.8 μm |
10.8 μm |
| DLP區域尺寸 |
14.0 × 10.5 mm2 |
20.7 × 11.7 mm2 |
13.8 × 8.6 mm2 |
| 控制器板尺寸 |
162 × 99 mm2 |
162 × 99 mm2 |
162 × 99 mm2 |
| DMD板尺寸 |
67 × 50 mm2 |
102 × 83 mm2 |
63 × 47 mm2 |
| 柔性電纜長度 |
105/283/573 mm |
105/283/573 mm |
105 mm |
| 板載RAM容量 |
128 Gbit / 256 Gbit |
128 Gbit / 256 Gbit |
128 Gbit / 256 Gbit |
| RAM存儲圖案數 |
174,762 / 349,524 |
62,137 / 124,274 |
111,848 / 223,696 |
| RAM帶寬2 |
12,800 MB/s |
12,800 MB/s |
12,800 MB/s |
| DMD需求帶寬3 |
2,235 MB/s |
4,880 MB/s |
1,377 MB/s |
| 觸發模式 |
主/從模式 |
主/從模式 |
主/從模式 |
| 控制套件 |
ALP-5.0 |
ALP-5.0 |
ALP-5.0 |
| 切換速率 |
1位黑白: 22,727 Hz |
1位黑白: 17,857 Hz |
1位黑白: 10,752 Hz |
| 6位灰度: 1,091 Hz |
6位灰度: 987 Hz |
6位灰度: 856 Hz |
| 8位灰度: 290 Hz |
8位灰度: 266 Hz |
8位灰度: 258 Hz |
| 12位灰度: 18 Hz |
12位灰度: 17 Hz |
12位灰度: 17 Hz |
| PC接口 |
USB 3.0 / PCIe |
USB 3.0 / PCIe |
USB 3.0 / PCIe |
| PC傳輸速率 |
USB 3.0: 2,800-5,300 fps |
USB 3.0: 1,000-2,500 fps |
USB 3.0: 900-2,300 fps |
| PCIe: 23,000 fps |
PCIe: 8,200 fps |
PCIe: 7,400 fps |

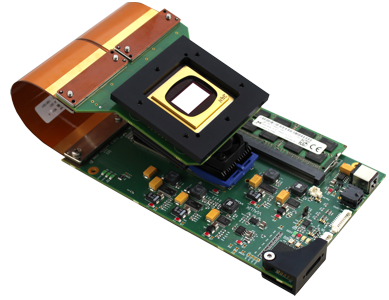

SuperSpeed V-Modules
核心優勢：高速數據流與高效USB接口的完美結合
SuperSpeed V-Modules 通過板載DDR3 SDRAM內存和USB 3.0接口，實現了遠超TI DLP Discovery套件的性能表現。相較于板載SSD存儲，DDR3技術具備以下優勢：
更高傳輸速率（持續帶寬高達61 Gbit/s，充分利用DLPCx10芯片組性能）
更低延遲
更優實時數據訪問能力
確保向DMD芯片持續輸送高速數據流，滿足工業、醫療和科研應用對極限切換速率和快速圖像上傳的嚴苛需求。
控制體系：搭載ViALUX ALP控制器套件，提供多功能API接口，支持靈活編程與定制化控制。
SuperSpeed V-Modules 工作原理
現有9種型號可選，差異主要體現在DMD格式和波長范圍（詳見技術參數表）。

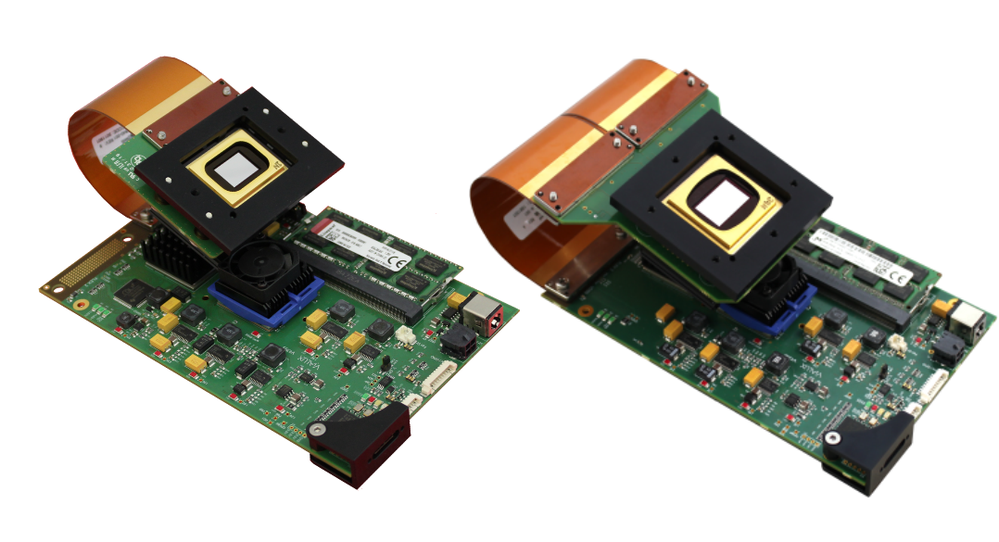

特殊結構設計：
緊湊型V-Module
結構創新：通過雙PCB邊緣柔性電纜連接（傳統設計為單邊），配合剛性-柔性復合PCB實現90°彎折布線，顯著縮小組裝空間。
適用型號：V-9501、V-9001（緊湊版）
旋轉型V-Module
光學優化：將DMD微鏡鉸鏈軸旋轉45°，使光源可平行于DMD板安裝，簡化光路設計并提升空間利用率。
連接方式：采用剛性-柔性電路板通過固定柔性接口連接主板。
適用型號：V-9001（旋轉版）
V-7001+ 增強版
核心配置：搭載0.7英寸XGA DMD芯片，支持可見光與紫外光波段。
獨有功能：
可直連2個Sony IMX174圖像傳感器（支持其他型號定制）
所有數據流操作由ViALUX FPGA邏輯單元執行，提供卓越的實時精度。
| 型號 |
芯片組 |
DLP格式 |
分辨率 |
微鏡間距(μm) |
DLP區域(mm2) |
板尺寸(mm2) |
板載RAM(GBit) |
最大幀率(Hz) |
PC接口 |
相機支持 |
| V-7001 |
DLP7000 & DLPC410 |
0.7" XGA |
1024×768 |
13.7 |
14.0×10.5 |
162×99 |
64/128 |
22,727 (1bit) |
USB 3.0 |
無 |
| V-7001+ |
DLP7000 & DLPC410 |
0.7" XGA |
1024×768 |
13.7 |
14.0×10.5 |
120×97 |
64/128 |
22,727 (1bit) |
USB 3.0 |
雙端口（選配） |
| V-9501/c |
DLP9500 & DLPC410 |
0.95" 1080p |
1920×1080 |
10.8 |
20.7×11.7 |
162×99 |
64/128 |
17,857 (1bit) |
USB 3.0 |
無 |
| V-6501 |
DLP6500 & DLPC910 |
0.65" 1080p |
1920×1080 |
7.6 |
14.5×8.2 |
162×99 |
64/128 |
10,309 (1bit) |
USB 3.0 |
無 |
| V-9001/c/t |
DLP9000X & DLPC910 |
0.9" WQXGA |
2560×1600 |
7.6 |
19.4×12.1 |
162×99 |
64/128 |
12,987 (1bit) |
USB 3.0 |
無 |
| V-650L |
DLP650LNIR & DLPC410 |
0.65" WXGA |
1280×800 |
10.8 |
13.8×8.6 |
162×99 |
64/128 |
10,752 (1bit) |
USB 3.0 |
無 |
Hi-Speed V-Modules
高速V模塊以緊湊型結構提供高性能解決方案。該工業級驗證的高性價比方案可支持DLP7000芯片以每秒22,727次全局陣列切換的極限速度運行。通過無損壓縮技術加速USB 2.0計算機接口傳輸，板載內存可存儲21,845幅二值圖像。ALP-4控制器套件功能完整，且軟件層面與超高速V模塊完全兼容。
| 參數名稱 |
規格/描述 |
| 型號 |
V-7000 DLP芯片 (DLP7000) |
| DMD類型 |
Discovery 4100 DMD Type 0.7" XGA 2xLVDS |
| 窗口選項 |
VIS（可見光）, UV（紫外光） |
| 微鏡陣列 |
1,024 x 768 |
| 微鏡間距 |
13.7 μm |
| 有效鏡面陣列區域 |
14.0 x 10.5 mm2 |
| 控制板尺寸 |
71 x 68 mm2 |
| DMD板尺寸 |
67 x 50 mm2 |
| 柔性電纜長度 |
90 mm |
| 板上RAM容量 |
16 Gbit |
| 板上二進制圖案數量 |
21,845 |
| 板上RAM帶寬2 |
3,200 MB/s（理想值，實際因刷新和訪問時間會降低） |
| DMD所需RAM帶寬3 |
2,235 MB/s（最大切換速率時） |
| 硬件觸發模式 |
主/從模式（master/slave） |
| 控制器套件 |
ALP-4.2 |
| 陣列切換速率 |
1位黑白：22,727 Hz |
| 6位灰度：1,091 Hz |
| 8位灰度：290 Hz |
| PC接口 |
USB 2.0 |
| PC傳輸速率 |
800 fps（典型值，實際因數據壓縮率和PC性能可能變化） |
|
